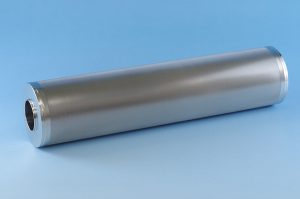

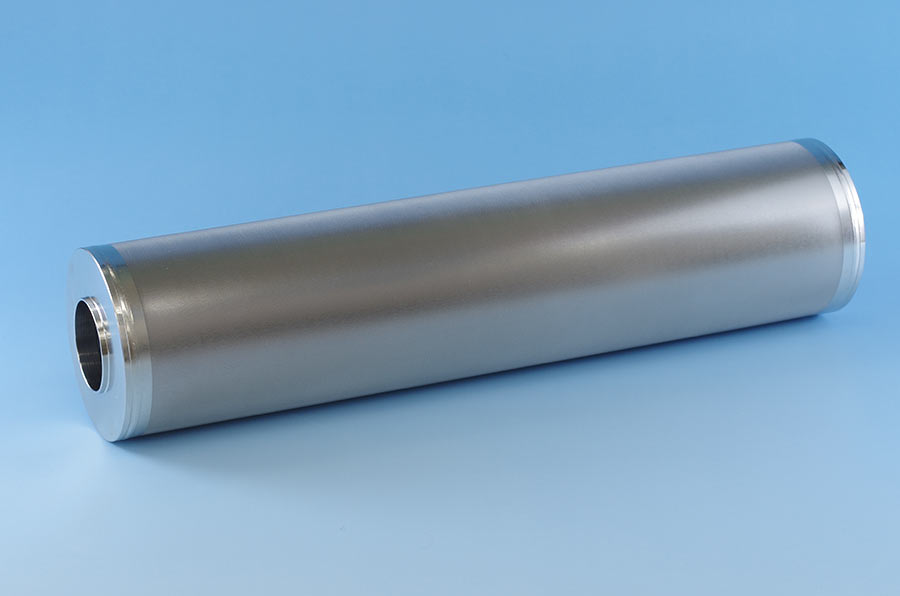

エッチング カートリッジ

エッチング カートリッジ

特徴

●高度なエッチング技術
半導体等の電子部品製造分野で用いられるフォトエッチング技術を使用し、正確な孔が均一に開いているため、ろ過精度が保たれます。

●異物混入のリスクが激減
金網ストレーナーと比べ破損による鋼線の離脱がなく、また目詰まりによる残留物がほとんどありません。

●優れた再生洗浄性
構造がシンプルなため、再生洗浄、サニタリー性に優れています。洗浄して再使用できるので経済的です。

●耐薬品性(耐食性)
アルカリ及び酸系の薬品に対応可能です。

フォトエッチングとは

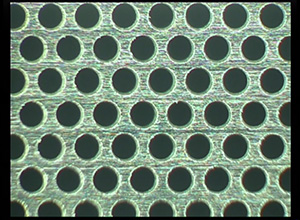

エッチング孔

フォトエッチングとは写真製版工程を応用したプロセスで加工素材にパタ―ンを転写し薬品の化学反応を利用して製品を作成する方法です。量産性があり複雑な形状も高精度に作成することができます。

高価な治工具、金型を必要とせず、加工歪み、バリ、カエリ等の無い精密部品が制作可能です。

用途

  • 食品
  • 飲料
  • 化粧品
  • 医薬

仕様

products

構成材質

ろ材:SUS316L、 プレート:SCS14

ろ過精度

20, 30, 40, 60, 80, 100, 120, 150, 200 メッシュ相当

ろ過面積(㎡)

カートリッジ高さ 01型 02型 03型
ろ過面積(㎡) 0.04 0.09 0.13

耐圧性

加庄方向(カートリッジ外→内) 0.7MPa

構造

取付構造


  • H型(フラットガスケット)

  • W型(222 O-リングSOE)

  • F型(226 O-リングSOE フィン付)

外形図

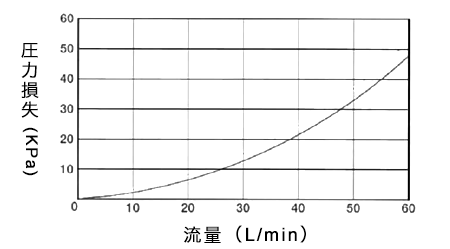

流量


  • (注)ハウジング抵抗を含む

    〈条件〉
    (1)241.5mmカートリッジ使用
    (2)配管:1インチハウジング使用
    (3)水温:20℃

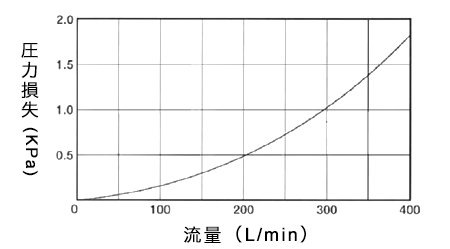

  • 空気
    (注)ハウジング抵抗を含む

    〈条件〉
    (1)241.5mmカートリッジ使用
    (2)配管:1インチハウジング使用


型番

製造番号:PET

下記の形式をそれぞれをお選び頂くと、製造番号が生成されます。

取付け構造
カートリッジ高さ
(ガスケットは含みません)
ろ過精度
(公称ろ過精度)
ガスケット種類
(材質)
