シンターメッシュ カートリッジ
【高濾過面積タイプ】

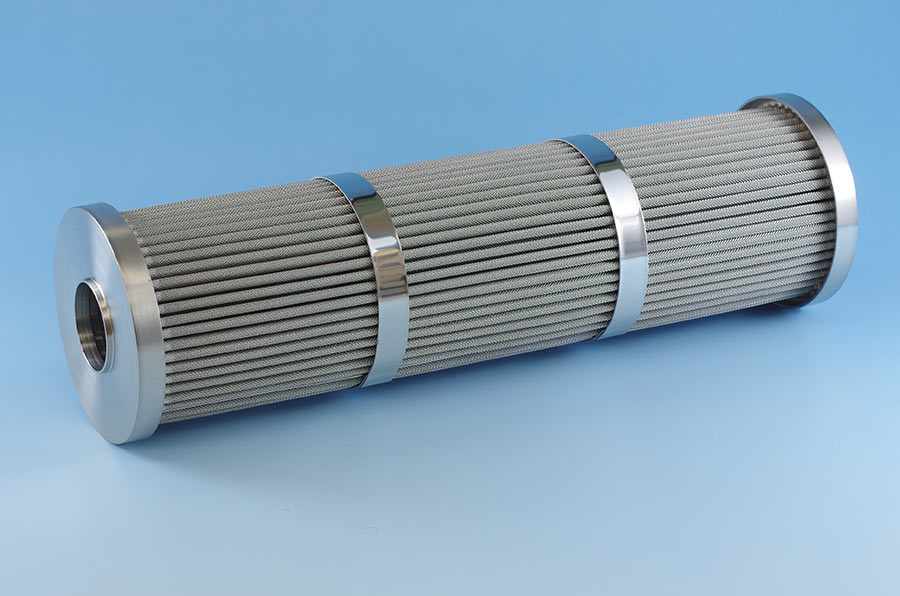

シンターメッシュ カートリッジ 【高濾過面積タイプ】

特徴

●ロウ付け加工でろ過面積1.5倍
ロウ付け加工により、従来品よりプリーツ折り巾が高く、ろ過面積は1.5倍になり、大流量の液体ろ過に最適です。カートリッジの本数は少なくてすみます。

●耐差圧強度
フィルターメディアは焼結処理を行っているため、目開きがなく、ろ過精度が保たれます。

●清浄性
RO水で超音波洗浄している為、清浄性に優れる。

●耐圧性
フィルターメディアは、3層構造で耐圧性に優れ、高粘度の液体ろ過に最適です。

●耐薬品性(耐食性)
アルカリ及び酸系の薬品に対応可能です。

●耐熱性
使用温度 -190℃から+400℃

●再使用
洗浄して再使用できるため経済的です。

●互換性
一般品(外径φ50~φ70 ㎜、高さ250、500、750 ㎜)と互換性があり、ろ過装置のグレードアップを図れます。

金網の構造

焼結金網
シンターメッシュの線と線の
接点の焼結部の拡大写真

焼結とは
金網を金属の融点前後の温度で、一定時間維持することにより金属組織内で、各線の接点間に接点をまたいで結晶が形成され完全に一体化します。これにより線の目開きのない高い強度と、耐食性が向上します。

正確なろ過精度
シンターメッシュは、縦線と横線を交点で焼結してありますから、高圧下でも金網の目開きがありません。そのため正確なろ過精度を必要とするろ過に適した金属ろ材です。

高い耐圧性
主ろ材を副ろ材で両側から支える構造となっておりますので高い耐圧性、耐熱性、耐久性、耐食性に優れた標準的金属ろ材です。

用途

●高い差圧を必要とするろ過

●ろ過精度を一定に保ちたいろ過

●高粘性流体のろ過

●高温、低温流体のろ過

  • 高分子工業
    繊維、フィルム、プラスチック等高粘度液のろ過
    原液、モノマー、ポリマー用ろ過
  • 化学工業
    石油精製プラント用各種フィルター
    石油化学プラント用各種フィルター
  • 薬品工業
    合成・生成工程のろ過、薬品昌出工程のろ過
    塗装ライン、異物ろ過、顔料均質化
  • 粉体プラント
    粉粒体乾燥用、粉粒体輸送用
    油圧、空気圧、低圧、高圧油空圧ライン用フィルター
  • 計測・計装機器
    分析用サンプリングフィルター
    計装用エアフィルター
  • 航空機・ロケット
    燃料、油圧ライン用フィルター
    制御ガスラインフィルター
  • 機械工業
    潤滑油、切削油フィルター
    排気ガス処理用フィルター

仕様

products

構成材質

ろ材:SUS316L、 プレート:SUS316、 他:ニッケルロウ、 SUS316

ろ過精度

2, 5, 10, 15, 20, 40, 75, 100, 150, 300μ

ろ過面積(㎡)

カートリッジ高さ 01型
ろ過面積(㎡) 0.23

耐圧性

カートリッジ 外→内  0.5 MPa、カートリッジ 内→外  0.07 MPa

構造

取付構造

外形図


  • NJSP

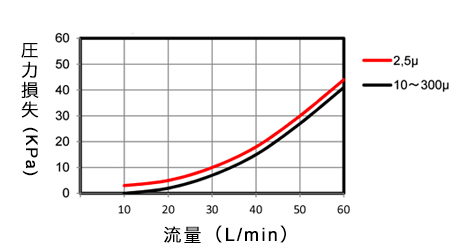

流量


  • (注)ハウジング抵抗を含む

    〈条件〉
    (1)241.5mmカートリッジ使用
    (2)配管:1インチハウジング使用
    (3)水温:20℃

型番

製造番号:NJSP-01-

下記の形式をそれぞれをお選び頂くと、製造番号が生成されます。

ろ過精度
(公称ろ過精度)
ガスケット種類
