チタンメッシュ カートリッジ

チタンメッシュ カートリッジ

特徴

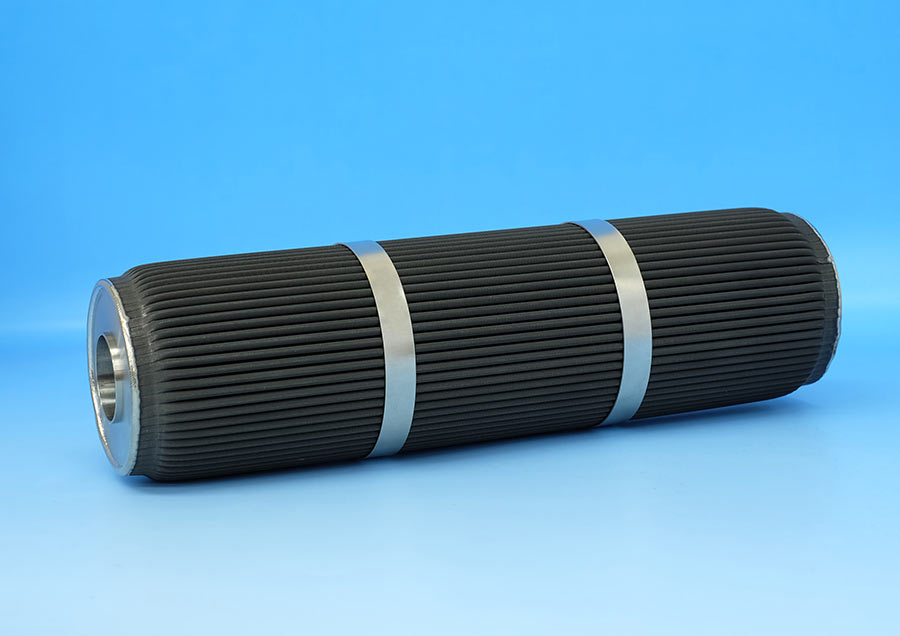

プリーツ型カートリッジ

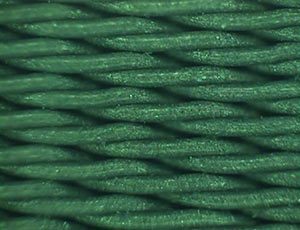

チタン500メッシュ金網(綾畳織り)

●耐食性、耐薬品性
チタンは、耐食性に優れ、ステンレスでは対応出来ない海水のろ過や腐食性の高い薬品、溶剤などの液体ろ過に最適です。

●大流量タイプ、低圧力損失
フィルターメディアは、プリーツ加工でろ過面積を広く取ることができ、大流量の液体ろ過に最適です。従って、カートリッジの本数は少なくてすみます。

●耐薬品性(耐食性)
フィルターメディアは、2 層構造で耐圧性に優れ、高粘度の液体ろ過に最適です。

●耐熱性
耐熱温度 +300℃

●再使用
洗浄して再使用できるため経済的です。

●互換性
一般品(外径φ50~φ70 ㎜、高さ250、500、750 ㎜)と互換性があり、ろ過装置のグレードアップを図れます。

仕様

products

構成材質

ろ材:チタン、 プレート:チタン、 他:チタン

ろ過精度

20, 30, 100, 150, 350μ

ろ過面積(㎡)

カートリッジ高さ 01型 02型 03型
ろ過面積(㎡) 0.15 0.30 0.45

耐圧性

カートリッジ 外→内  0.86 MPa、カートリッジ 内→外  0.07 MPa

構造

取付構造


  • H型(フラットガスケット)

  • W型(222 O-リングSOE)

  • F型(226 O-リングSOE フィン付)

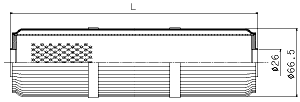

外形図

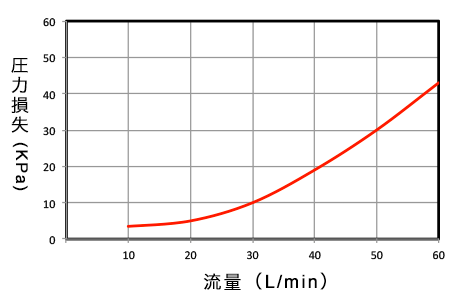

流量


  • (注)ハウジング抵抗を含む

    〈条件〉
    (1)241.5mmカートリッジ使用
    (2)配管:1インチハウジング使用
    (3)水温:20℃

型番

製造番号:TJMP

下記の形式をそれぞれをお選び頂くと、製造番号が生成されます。

取付け構造
カートリッジ高さ
(ガスケットは含みません)
ろ過精度
(公称ろ過精度)
ガスケット種類
