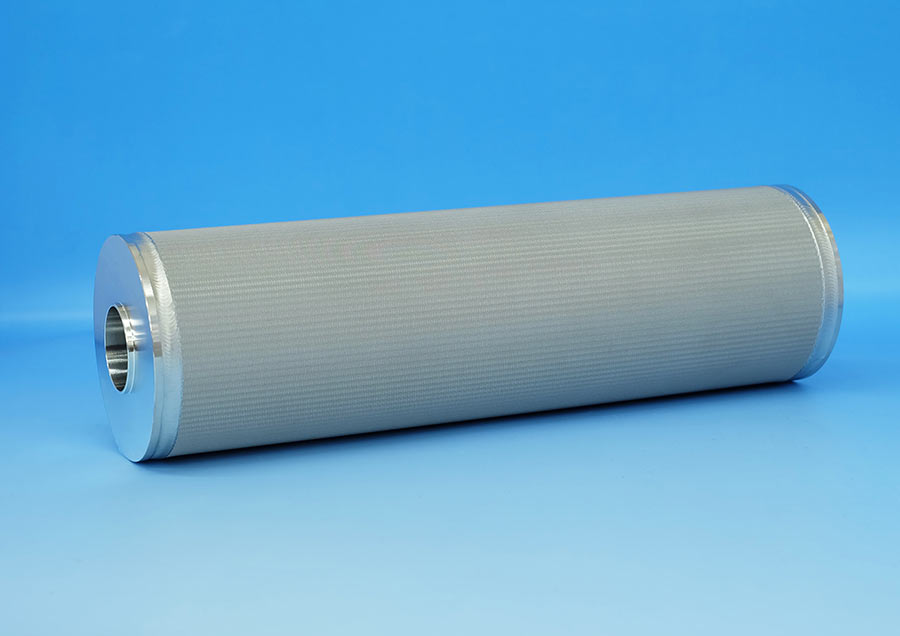

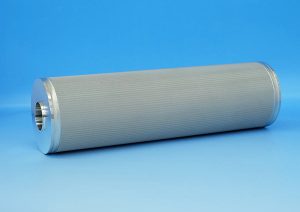

ラミネートメッシュ カートリッジ

ラミネートメッシュ カートリッジ

特徴

●5層焼結金網
ラミネートメッシュは、5層の金網からなり、2層目の主ろ過層金網を1層目の保護金網と3層目の分散金網で挟み、4層目と5層目にメッシュの粗い強度の高い支持層金網を重ね、それらを一体構造に焼結しております。空隙率は約35%です。
金網を構成する線が互いに融着されているため、高い圧力下でも剥離、目開きしづらいです。

●耐薬品性(耐食性)
アルカリ及び酸系の薬品に対応可能です。

●耐熱性
耐熱温度 +300℃

●再使用
洗浄して再使用できるため経済的です。

●互換性
一般品(外径φ50~φ70 ㎜、高さ250、500、750 ㎜)と互換性があり、ろ過装置のグレードアップを図れます。

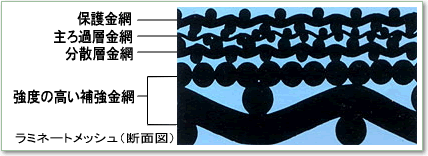

金網の構造

ラミネートメッシュは、5層の金網からなり、2層目の主ろ過層金網を1層目の保護金網、3層目の分散金網で挟み、4層目、5層目にメッシュの粗い強度の高い支持層金網を重ね、それらを一体構造に焼結しております。空隙率は約35%です。

層の金網の網目が互いに交錯しますので、微細で均一なろ過孔を形成しております。金網を構成する線が互いに融着されているため、高い圧力下でも剥離、目開きを起こしません。

洗浄性に優れ、繰り返し再生して使用することができます。

用途

  • 不純物の除去
    水フィルター
    ポリマーフィルター
    モノマーフィルター
  • 機械工業関係
    潤滑油フィルター
    切削油フィルター
  • 薬品・食品関係
    精製フィルター
    製造プロセスフィルター
  • エネルギー関係
    石油精製プロセスフィルター
    LNGガスフィルター
    冷却循環水フィルター
    軽水ろ過フィルター
    イオン交換樹脂捕捉フィルター

仕様

products

構成材質

ろ材:SUS316L、 プレート:SUS316

ろ過精度

2, 5, 10, 20, 40, 75, 100, 150, 200μ

ろ過面積(㎡)

カートリッジ高さ 01型 02型 03型
ろ過面積(㎡) 0.05 0.10 0.15

耐圧性

カートリッジ 外→内  0.4 MPa、カートリッジ 内→外  1.0 MPa

構造

取付構造


  • H型(フラットガスケット)

  • W型(222 O-リングSOE)

  • F型(226 O-リングSOE フィン付)

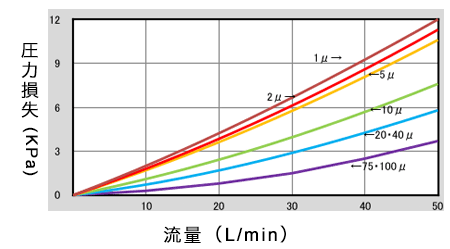

流量


  • (注)ハウジング抵抗を含む

    〈条件〉
    (1)241.5mmカートリッジ使用
    (2)配管:1インチハウジング使用
    (3)水温:20℃

型番

製造番号:SLC

下記の形式をそれぞれをお選び頂くと、製造番号が生成されます。

取付け構造
カートリッジ高さ
(ガスケットは含みません)
ろ過精度
(公称ろ過精度)
ガスケット種類
(材質)
