サスクリーン カートリッジ

サスクリーン カートリッジ

特徴

●耐圧性
フィルターメディアは、3 層構造で耐圧性に優れ高粘度の液体ろ過に最適です。

●耐薬品性(耐食性)
アルカリ及び酸系の薬品に対応可能です。

●耐熱性
使用温度 -190℃から+400℃

●再使用
洗浄して再使用できるため経済的です。

●互換性
一般品(外径φ50~φ70 ㎜、高さ250、500、750 ㎜)と互換性があり、ろ過装置のグレードアップを図れます。

金網の構造

精密なろ過精度
サスクリーンは、平織り金網と綾畳織り金網とあり、平織り金網はステンレスの横線と縦線を交互に織った最も基本的な金属ろ材です。
綾畳織りは、横線が相接するように並びかつ2本以上ずつ乗り越えて交わった織り方です。
他の織り方と比べ、最も微細なろ過精度を得ることが可能で、また表面の平滑さも特徴です。

繰り返し再生使用できます
サスクリーンは、ろ過精度が正確なため最も一般的に使用されている標準的な金属ろ材です。
サスクリーンはプリーツ状に織り加工することによって大きなろ過面積を確保できるという特徴があります。
また、ろ過した異物は洗浄により除去し、繰り返し再生使用することができます。

用途

●最も汎用性の広いろ材です。

機械工業
化学工業
薬品工業
食品工業の水フィルター
プレフィルター
ファイナルフィルター

仕様

products

構成材質

ろ材:SUS316L、 プレート:SCS14、 他:SUS316

ろ過精度

2, 5, 7 ,10, 15, 20, 25, 37, 40, 44, 74, 105, 149, 177, 238μ

ろ過面積(㎡)

01型 02型 03型
プリーツ型(㎡) 0.15 0.30 0.45
円筒型(㎡) 0.04 0.09 0.13

耐圧性

カートリッジ 外→内  0.86 MPa、カートリッジ 内→外  0.07 MPa

構造

取付構造


  • H型(フラットガスケット)

  • W型(222 O-リングSOE)

  • F型(226 O-リングSOE フィン付)

外形図

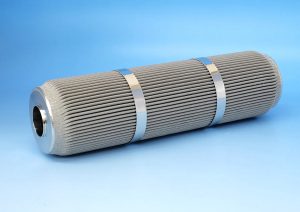

  • JMP(プリーツ型)

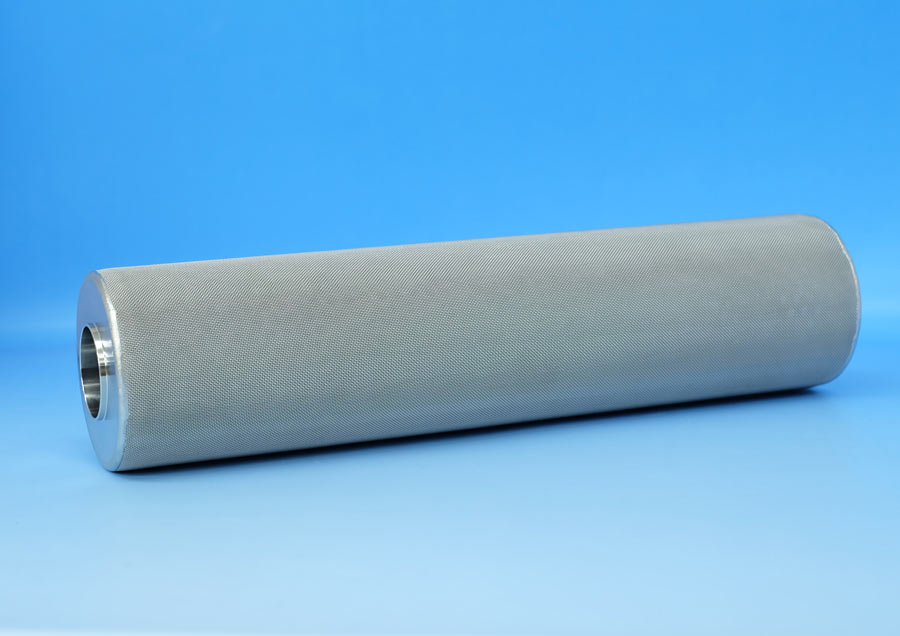

  • JMC(円筒型)

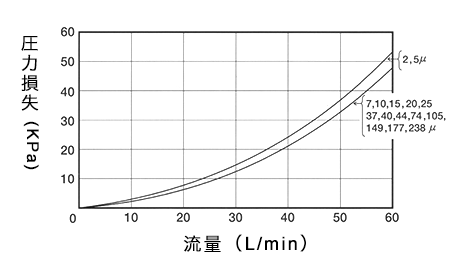

流量


  • (注)ハウジング抵抗を含む

    〈条件〉
    (1)241.5mmカートリッジ使用
    (2)配管:1インチハウジング使用
    (3)水温:20℃

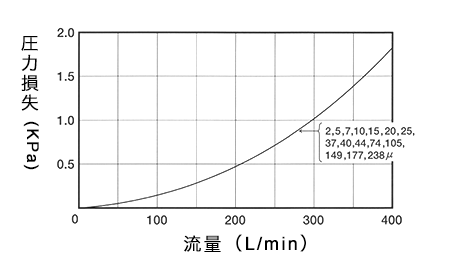

  • 空気
    (注)ハウジング抵抗を含む

    〈条件〉
    (1)241.5mmカートリッジ使用
    (2)配管:1インチハウジング使用


型番

製造番号:

下記の形式をそれぞれをお選び頂くと、製造番号が生成されます。

ろ材形状
取付け構造
カートリッジ高さ
(ガスケットは含みません)
ろ過精度
(公称ろ過精度)
ガスケット種類
