メタルファイバー カートリッジ

メタルファイバー カートリッジ

特徴

●ろ過効率、ろ過抵抗
焼結金属繊維不織布は、ろ過空隙率65~80%と高いため、ろ過抵抗が低く、異物捕集能力の高いフィルターです。

●耐差圧強度
フィルターメディアは焼結処理を行っているため、目開きがなく、ろ過精度が保たれます。

●耐圧性
フィルターメディアは、3層構造で耐圧性に優れ、高粘度の液体ろ過に最適です。

●耐薬品性(耐食性)
アルカリ及び酸系の薬品に対応可能です。

●耐熱性
使用温度 -190℃から+400℃

●再使用
洗浄して再使用できるため経済的です。

●互換性
一般品(外径φ50~φ70 ㎜、高さ250、500、750 ㎜)と互換性があり、ろ過装置のグレードアップを図れます。

金網の構造

ステンレス金属繊維を焼結
メタルファイバーは、2枚の金網の間にステンレス金属繊維をフェルト状に積層し、金網と一緒に各繊維の接触点を焼結した金属不織布フィルターです。48メッシュ金網で前後から保持した3層構造となっております。

異物捕集量が大きいロングライフ
他の金属ろ材に比べ空隙率が65~80%と非常に高いため、ろ過抵抗が小さく、また異物捕集量が大きいロングライフのろ材です。特に微細繊維からなる複雑な三次元構造を形成しておりますので、異物捕集ばかりでなく、高分子ポリマー中のゲル状異物の除去に高性能を発揮します。

用途

  • 高分子工業用
    高粘度ポリマーフィルター
    原料製造用フィルター
    モノマーフィルター
  • 化学工業用
    化学プラント用プロセスフィルター
    石油精製用フィルター
  • 製薬・食品工業用
    各種薬品・食品の合成及び精製・回収フィルター
  • 機械工業・船舶・航空機用
    潤滑油、燃料油、作動油、切削油フィルター
  • 計測・計装機器用
    計装用エアーフィルター
    分析用サンプリングフィルター
  • その他
    高温排ガス処理フィルター
    オイルミストセパレーター

仕様

products

構成材質

ろ材:SUS316L、 プレート:SCS14、 他:SUS316

ろ過精度

1, 3, 5, 10, 15, 20, 25, 30, 40μ

ろ過面積(㎡)

01型 02型 03型
プリーツ型(㎡) 0.10 0.20 0.30
円筒型(㎡) 0.04 0.09 0.13

耐圧性

カートリッジ 外→内  0.86 MPa、カートリッジ 内→外  0.07 MPa

構造

取付構造


  • H型(フラットガスケット)

  • W型(222 O-リングSOE)

  • F型(226 O-リングSOE フィン付)

外形図

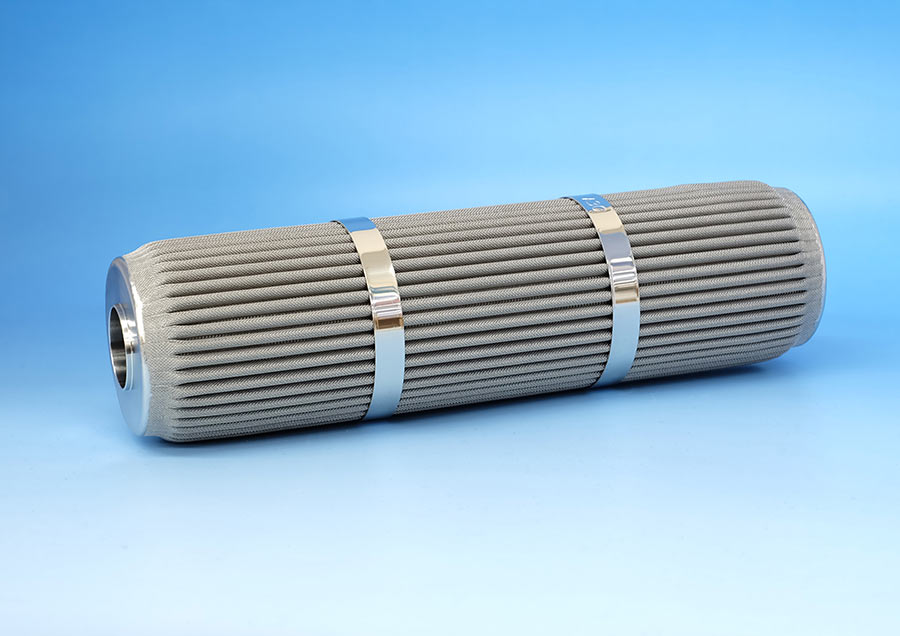

  • JFP(プリーツ型)

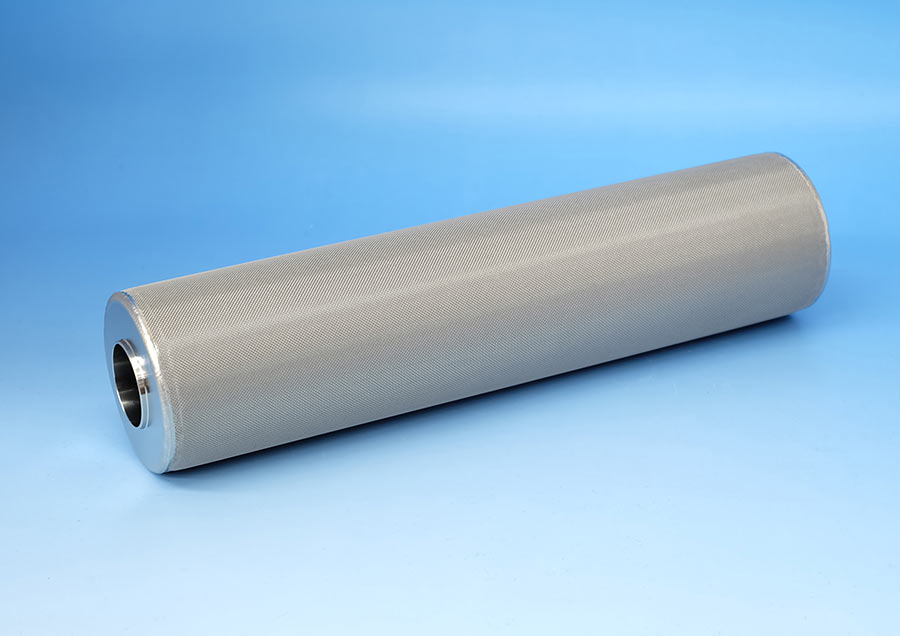

  • JFC(円筒型)

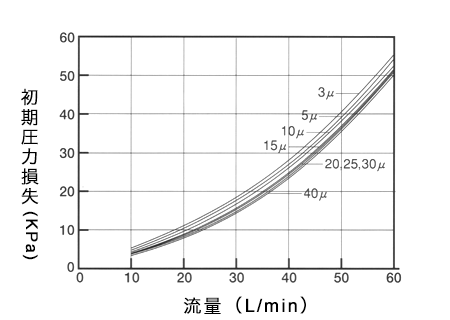

流量


  • (注)ハウジング抵抗を含む

    〈条件〉
    (1)241.5mmカートリッジ使用
    (2)配管:1インチハウジング使用
    (3)水温:20℃

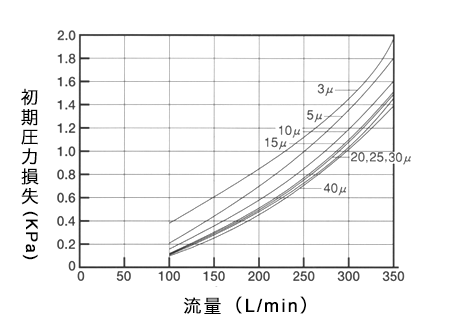

  • 空気
    (注)ハウジング抵抗を含む

    〈条件〉
    (1)241.5mmカートリッジ使用
    (2)配管:1インチハウジング使用


型番

製造番号:

下記の形式をそれぞれをお選び頂くと、製造番号が生成されます。

ろ材形状
取付け構造
カートリッジ高さ
(ガスケットは含みません)
ろ過精度
(公称ろ過精度)
ガスケット種類
